Настройка частотного преобразователя начинается с параметров самого электродвигателя. Устройство должно учитывать его рабочее напряжение, ток, частоту и другие характеристики, после чего можно задать требуемую скорость вращения. Дополнительно устанавливают параметры запуска и остановки, выбирают способ подачи управляющих команд и проверяют поведение двигателя при фактической нагрузке.
Универсальной последовательности для всех моделей нет. Производители используют собственные меню, обозначения и наборы настроек. Поэтому перед началом работы следует свериться с паспортом преобразователя и найти в нем параметры, соответствующие характеристикам подключенного двигателя.
С чего начать настройку частотного преобразователя
Первый этап - сбор исходных данных. Они нужны для того, чтобы преобразователь корректно управлял двигателем и мог реагировать на перегрузку.

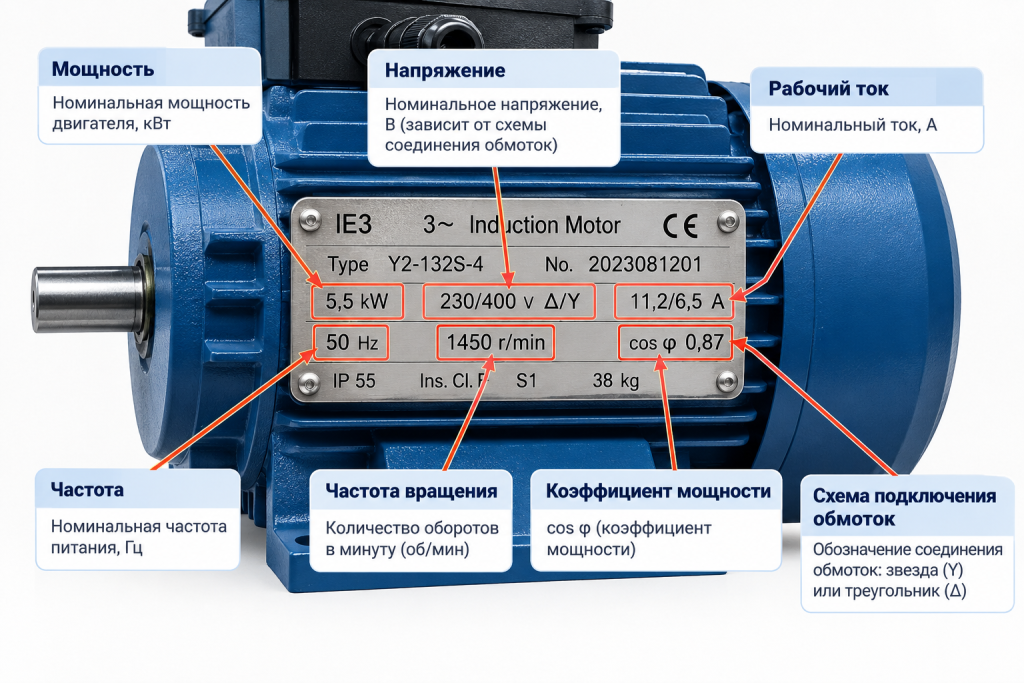

Основную информацию берут с шильдика двигателя. Обычно на нем указаны:
- мощность;
- номинальное напряжение;
- рабочий ток;
- частота;
- обороты;
- схема подключения обмоток;
- коэффициент мощности.
Не стоит вводить значения по памяти или выбирать их только по мощности двигателя. Например, два двигателя на 5,5 кВт могут иметь разные номинальные токи и обороты.
Кроме параметров двигателя, нужно определить характеристики самого механизма. Для вентилятора и конвейера требования к приводу будут разными. Одному оборудованию требуется плавное изменение скорости, другому - высокий момент при запуске.
Перед включением также проверяют монтаж, заземление, силовые соединения и систему охлаждения преобразователя.
Какие данные двигателя занести в преобразователь
После подачи питания открывают группу параметров двигателя. В разных устройствах она может называться Motor Data, Motor Parameters или иметь другое обозначение.
Здесь указывают значения с заводской таблички.
Номинальное напряжение
Параметр показывает, на какое напряжение рассчитан двигатель. Его значение должно соответствовать выбранной схеме соединения обмоток.
Например, на двигателе может быть указано 230/400 В. В таком случае нельзя произвольно выбирать соединение «звезда» или «треугольник». Схему сопоставляют с напряжением, которое выдает преобразователь.
Номинальный ток
Это один из основных параметров для работы защиты двигателя. Его значение берут непосредственно с шильдика.
Если указать слишком большое значение, защита может реагировать на перегрузку позднее, чем требуется. При заниженном параметре возможны ложные срабатывания во время обычной работы.
Номинальная частота
Для распространенных промышленных двигателей это 50 Гц, но ориентироваться нужно на конкретную табличку двигателя.
Номинальная скорость
Количество оборотов в минуту используют алгоритмы управления, которым требуется информация о характеристиках двигателя.
Если преобразователь поддерживает автоматическую идентификацию двигателя, после ввода основных данных можно запустить процедуру автонастройки.
Как настроить частоту вращения
Следующий этап - определить диапазон, в котором двигатель должен работать.
Минимальную частоту устанавливают с учетом самого двигателя и механизма. Например, оборудование может требовать постоянной работы выше определенной скорости, чтобы сохранить необходимый поток воздуха или обеспечить достаточное охлаждение.
Максимальную частоту также задают с учетом ограничений оборудования. Увеличение частоты выше номинальной приводит к росту скорости вращения. При этом возрастает нагрузка на механические элементы.
Особенно внимательно проверяют допустимые обороты:
- двигателя;
- вентилятора;
- насоса;
- редуктора;
- шпинделя;
- другого вращающегося механизма.
Если производитель оборудования ограничивает скорость определенным значением, максимальную частоту преобразователя устанавливают так, чтобы оператор или система автоматики не могли случайно превысить этот предел.
Как установить время разгона

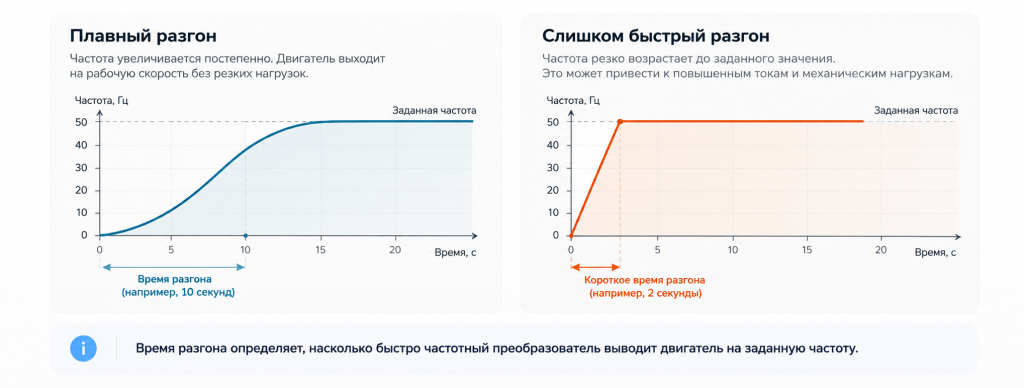

При подаче команды запуска двигатель не всегда должен сразу выходить на рабочую скорость. Преобразователь может постепенно увеличивать частоту. За это отвечает параметр времени разгона.
Например, если рабочая частота составляет 50 Гц, а время разгона установлено на 10 секунд, преобразователь будет увеличивать частоту постепенно до достижения заданного значения.
Слишком быстрый разгон может создать избыточную нагрузку на двигатель и механизм. Это особенно заметно при большой инерции: тяжелому ротору, маховику или конвейеру требуется больше времени для набора скорости.
Если привод запускается с небольшой нагрузкой, чрезмерно длинный разгон тоже не всегда оправдан. Поэтому значение подбирают по фактической работе механизма.
Как настроить торможение

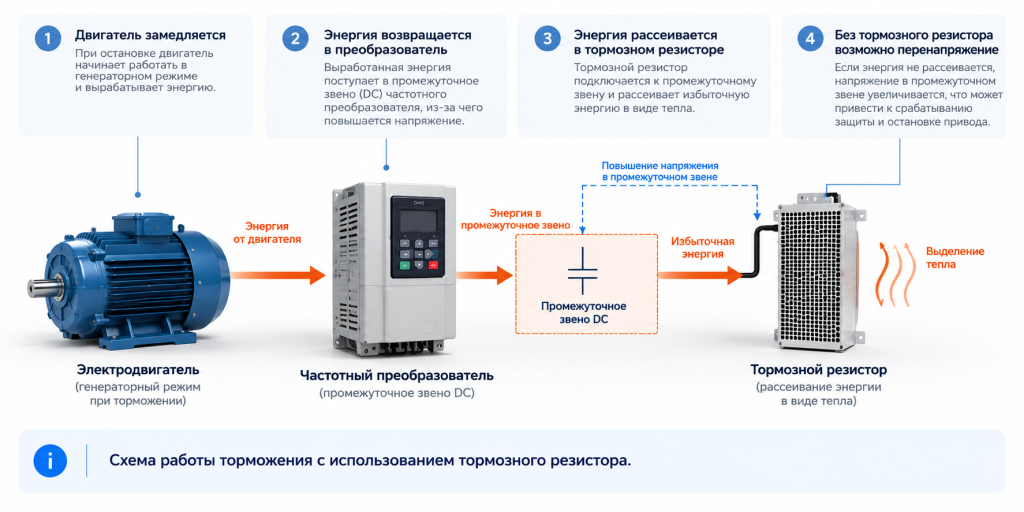

При остановке происходит обратный процесс - частота снижается до нуля или другого заданного значения. Время торможения определяет скорость этого снижения.
При быстром торможении двигатель может возвращать энергию в промежуточное звено преобразователя. Из-за этого напряжение внутри устройства повышается, и срабатывает защита от перенапряжения.
Такая ситуация особенно характерна для механизмов с большой инерцией. Если оборудованию требуется быстро останавливаться, проверяют, поддерживает ли преобразователь динамическое торможение и требуется ли тормозной резистор. Конкретное решение выбирают по документации производителя и характеристикам нагрузки.
Откуда преобразователь получает команду на запуск. После настройки двигателя определяют способ управления.
Самый простой вариант - запуск и остановка с панели самого преобразователя. Такой режим удобен на этапе проверки оборудования.
В рабочей системе команда может поступать от:
- кнопочного поста;
- переключателя;
- шкафа автоматики;
- ПЛК;
- системы диспетчеризации;
- другого устройства управления.
Настройка заключается в выборе соответствующего источника команд. Если в параметрах выбран запуск с внешнего входа, кнопка на панели преобразователя может не запускать двигатель - это зависит от логики конкретной модели.
Как задать источник частоты
Команда «запустить двигатель» и значение скорости могут приходить из разных источников.
Например, оператор нажимает кнопку запуска на шкафу управления, а требуемая частота задается потенциометром. В другой системе оба параметра передает программируемый контроллер.
Для задания скорости могут использоваться:
- встроенная панель;
- потенциометр;
- аналоговый сигнал 0-10 В;
- сигнал 4-20 мА;
- цифровая сеть;
- фиксированные заданные частоты.
Если используется аналоговый сигнал, дополнительно задают его соответствие частоте. Например, необходимо определить, какая частота соответствует минимальному и максимальному уровню сигнала.
Нужно ли выполнять автонастройку двигателя
Если в преобразователе предусмотрена функция автонастройки, ее используют после ввода паспортных данных двигателя.
Во время процедуры устройство определяет электрические характеристики двигателя, необходимые для выбранного алгоритма управления.
Перед запуском автонастройки необходимо изучить инструкцию конкретной модели. Некоторые процедуры выполняются при неподвижном двигателе, другие требуют его вращения.
Также проверяют, может ли механизм свободно вращаться во время процедуры. Если автоматическая настройка выполняется с вращением вала, зона вокруг оборудования должна быть безопасной.
Как выбрать режим управления
Для простых приводов часто используют управление, при котором преобразователь изменяет напряжение вместе с частотой по заданному алгоритму.
Для механизмов с более строгими требованиями к моменту и скорости может применяться векторное управление.
Выбор зависит от задачи. Например, для вентилятора основное требование может заключаться в плавном изменении производительности. Для конвейера важнее способность двигателя развивать требуемый момент при запуске и изменении нагрузки.
Поэтому режим выбирают после анализа механизма, а не только по мощности двигателя.
Как проверить направление вращения
После базовой настройки выполняют кратковременный запуск.
На этом этапе необходимо убедиться, что вал вращается в нужную сторону. Для некоторых механизмов это критично. Насос или вентилятор при обратном вращении может работать с существенно меньшей производительностью.
Если направление неправильное, способ его изменения зависит от конструкции системы и модели преобразователя. В некоторых случаях параметр меняют программно, в других корректируют подключение двигателя в соответствии с инструкцией.
Проверку выполняют до выхода оборудования на полноценный рабочий режим.
Первый запуск: что контролировать
После настройки двигатель запускают на небольшой частоте. Необходимо посмотреть, как он реагирует на изменение задания.
Контролируют:
- ток;
- частоту;
- скорость;
- направление вращения;
- шум;
- вибрацию;
- нагрев;
- сообщения на дисплее;
- наличие аварий.
Затем частоту постепенно увеличивают до рабочего значения.
Если ток заметно превышает паспортный при штатной нагрузке, причина может находиться не только в настройках преобразователя. Проверяют состояние двигателя и механизма, свободный ход, нагрузку и правильность подключения.
Как настроить работу двигателя на низкой частоте
Работа на малых оборотах требует отдельного внимания.
При снижении скорости встроенный вентилятор двигателя также вращается медленнее. Поэтому двигатель может хуже отводить тепло. При длительной работе с высокой нагрузкой это способно привести к перегреву.
Для некоторых приводов применяют отдельное принудительное охлаждение. Возможность такого решения зависит от конструкции двигателя и требований производителя.
Кроме температуры контролируют момент. Если механизм требует определенного усилия при низкой скорости, необходимо убедиться, что выбранный режим управления обеспечивает нужные характеристики.
Что делать, если преобразователь уходит в аварию
После запуска преобразователь может показать код ошибки. Необходимо записать его до сброса и найти расшифровку в руководстве производителя.
Причиной могут быть:
- перегрузка;
- превышение тока;
- перегрев;
- перенапряжение;
- просадка напряжения;
- слишком быстрое торможение;
- неправильные параметры двигателя;
- проблемы с кабелем или соединениями;
- чрезмерная механическая нагрузка.
Одна и та же ошибка может возникать при разных условиях, поэтому ориентироваться только на название аварии недостаточно. Нужно сопоставить код с моментом его появления.
Если преобразователь отключается именно при разгоне, проверяют параметры ускорения, нагрузку и ток. Если авария возникает при торможении, отдельно анализируют время остановки и возможность рассеивания энергии.
Частые ошибки при настройке
Параметры берут из другой модели двигателя. Даже при одинаковой мощности характеристики двух двигателей могут отличаться. Для настройки используют паспорт конкретного двигателя.
Сразу устанавливают максимальную частоту. Рабочий диапазон должен соответствовать ограничениям двигателя и механизма. Повышение скорости без проверки допустимых оборотов создает дополнительную нагрузку на вращающиеся детали.
Делают слишком быстрый разгон. Тяжелый механизм требует времени для набора скорости. Если преобразователь пытается резко увеличить частоту, привод может перейти в аварийный режим.
Игнорируют ток двигателя. Ориентироваться только на установленную частоту недостаточно. При работе под нагрузкой необходимо контролировать ток и сравнивать его с паспортными данными.
Настраивают привод без учета механизма. Один и тот же преобразователь может работать с разными типами оборудования, но параметры привода зависят от характера нагрузки. Настройки для вентилятора нельзя автоматически переносить на конвейер или станок.
Что проверить после завершения настройки
Когда базовые параметры заданы и двигатель прошел пробный запуск, проверяют весь рабочий диапазон.
Двигатель должен:
- запускаться по заданной команде;
- выходить на нужную частоту без аварий;
- останавливаться в установленное время;
- сохранять требуемое направление вращения;
- работать с допустимым током;
- не перегреваться при штатной нагрузке.
Если преобразователь связан с автоматикой, отдельно проверяют внешние команды, аналоговые сигналы, датчики и связь с контроллером.
После завершения работ настройки сохраняют в памяти устройства, если такая функция предусмотрена, и фиксируют значения основных параметров в документации. Это пригодится при диагностике, замене преобразователя или восстановлении настроек.
Важно учитывать
Универсального набора значений для настройки частотного преобразователя нет. Параметры зависят от конкретного двигателя, нагрузки, диапазона скорости и схемы управления.
Поэтому пошаговая настройка начинается с паспортных данных двигателя и документации на преобразователь. Только после их проверки можно устанавливать рабочую частоту, разгон, торможение и остальные параметры привода.
