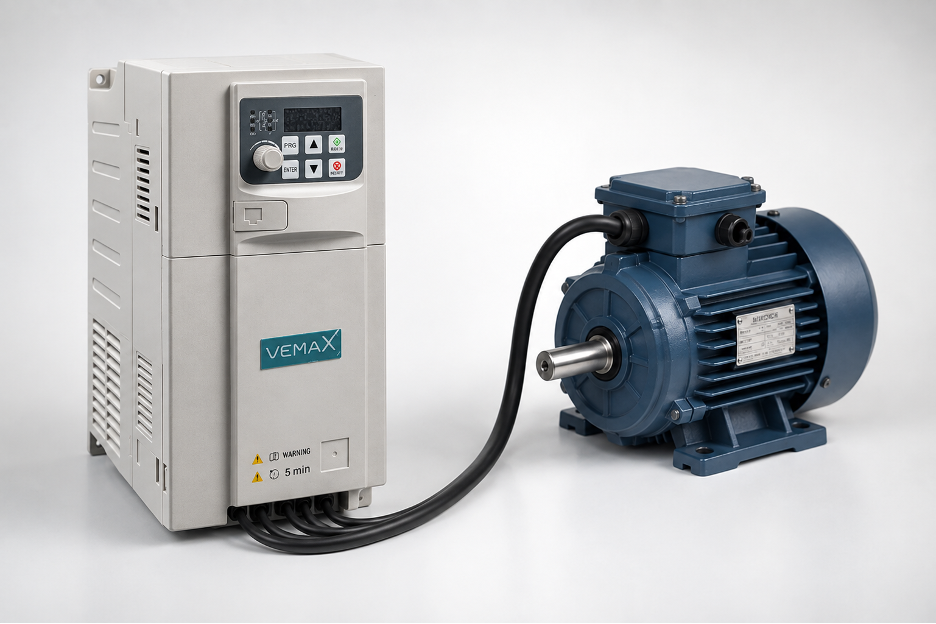

Частотный преобразователь позволяет регулировать скорость вращения электродвигателя за счет изменения частоты и напряжения питающего тока. С его помощью можно плавно запускать и останавливать оборудование, поддерживать заданную скорость, снижать нагрузку на механизмы и автоматизировать работу электропривода.
Такие устройства применяются в системах вентиляции и кондиционирования, насосном оборудовании, конвейерах, станках, компрессорах и других установках, где требуется управляемое изменение скорости двигателя.
Однако подобрать частотный преобразователь только по мощности электродвигателя недостаточно. Необходимо учитывать номинальный ток, напряжение, количество фаз, характер нагрузки, требуемый диапазон регулирования скорости, режим работы и условия эксплуатации.
Какие параметры электродвигателя нужно знать перед выбором
Начинать подбор следует с технических характеристик самого двигателя. Основные данные обычно указаны на шильдике или в паспорте оборудования.
Понадобятся:
- номинальная мощность, кВт;
- номинальное напряжение, В;
- номинальный ток, А;
- частота, Гц;
- количество фаз;
- номинальная скорость вращения, об/мин;
- коэффициент мощности;
- тип соединения обмоток;
- допустимый диапазон частот;
- характер нагрузки.

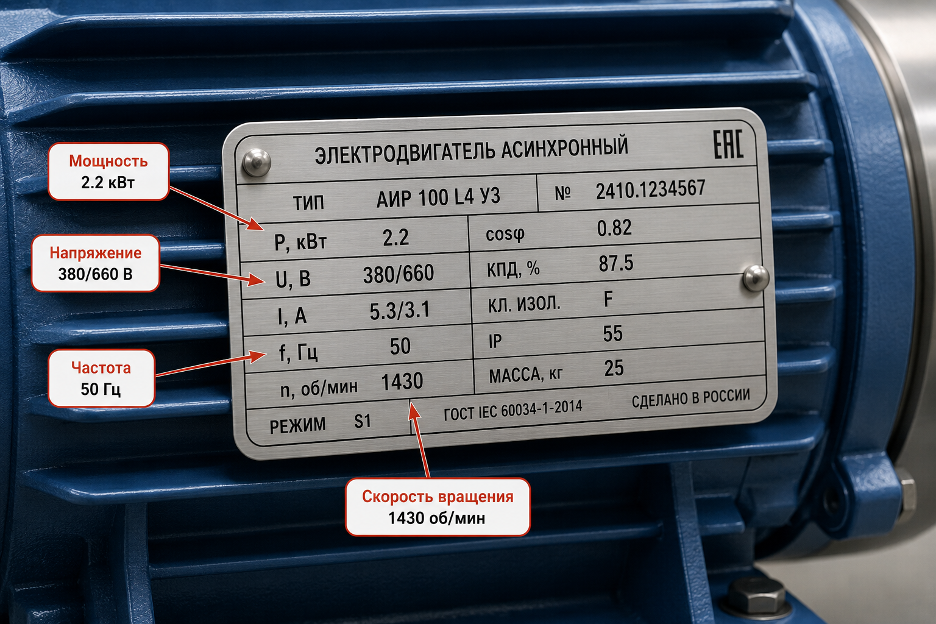

Например, на шильдике трехфазного двигателя может быть указано 230/400 В и 50 Гц. Это означает, что обмотки рассчитаны на соответствующее подключение по схеме «треугольник» или «звезда» в зависимости от напряжения питания.
Перед подключением двигателя к преобразователю необходимо убедиться, что выбранная схема соответствует требованиям производителя двигателя и характеристикам самого преобразователя.
Мощность частотного преобразователя
Мощность – один из основных параметров, но ориентироваться исключительно на нее не стоит.
Если двигатель имеет мощность 7,5 кВт, логично рассматривать преобразователь соответствующего класса мощности. Однако окончательный выбор необходимо делать после сравнения номинального тока двигателя с выходным током преобразователя.
Два двигателя одинаковой мощности могут иметь разные рабочие токи из-за различий в конструкции, напряжении, коэффициенте мощности и КПД.

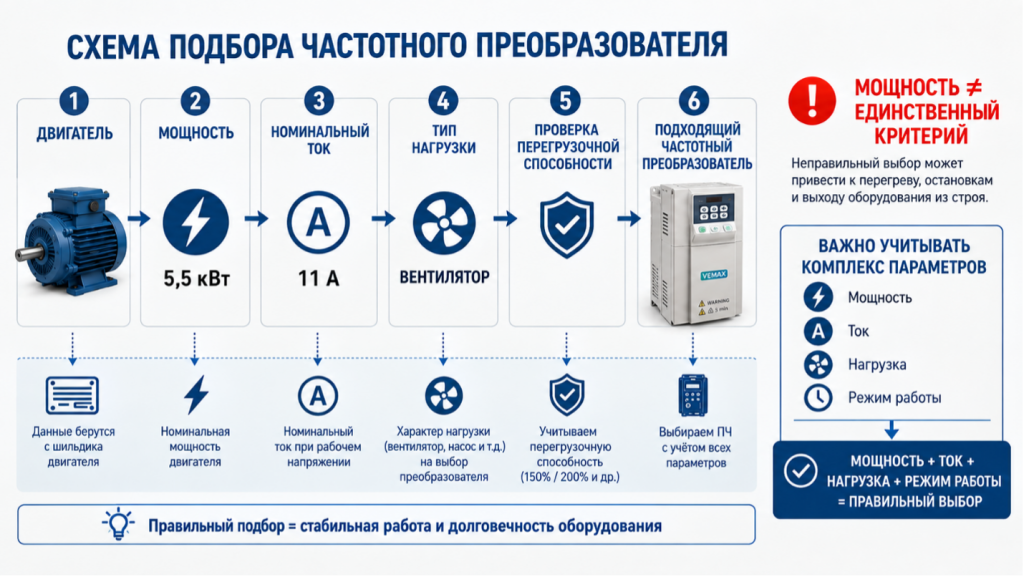

мощность двигателя → номинальный ток → тип нагрузки → перегрузочная способность преобразователя.
Именно такой подход позволяет избежать ситуации, когда преобразователь формально подходит по киловаттам, но не справляется с фактической нагрузкой.
Как подобрать преобразователь по току
Номинальный выходной ток преобразователя должен быть не меньше номинального тока подключаемого двигателя с учетом режима работы.
Например, если двигатель имеет номинальный ток 14 А, необходимо выбирать модель, способную длительно обеспечивать требуемый ток. При этом важно смотреть не только на максимальный ток, а именно на номинальный выходной ток в выбранном режиме работы.
Для механизмов с тяжелым запуском или резкими изменениями нагрузки дополнительно учитывают перегрузочную способность преобразователя.
Она показывает, какой ток устройство может выдавать в течение определенного времени без перехода в аварийный режим. Чем тяжелее условия работы оборудования, тем важнее этот параметр.
Нужен ли запас по мощности
Универсального правила, согласно которому частотный преобразователь всегда должен иметь запас 20–30% по мощности, нет.
Необходимый запас зависит от характера нагрузки.
Для вентилятора или центробежного насоса, где нагрузка изменяется относительно плавно, обычно достаточно подобрать преобразователь по номинальному току и требованиям производителя.
Для оборудования с тяжелым запуском, высокой инерцией или значительным пусковым моментом может потребоваться более мощная модель.
Поэтому увеличивать мощность «на всякий случай» не всегда рационально. Гораздо важнее правильно определить ток двигателя и режим нагрузки.
Тип нагрузки имеет большое значение
Один и тот же преобразователь может по-разному работать с различными механизмами. При выборе необходимо определить, какую нагрузку создает двигатель.
Переменный момент
Такой тип нагрузки характерен для:
- вентиляторов;
- дымососов;
- центробежных насосов;
- некоторых климатических установок.
При снижении скорости потребляемая мощность таких механизмов также значительно уменьшается. Поэтому регулирование скорости с помощью частотного преобразователя может дать существенную экономию электроэнергии.
Постоянный момент
Характерен для многих конвейеров, транспортеров, некоторых станков и подъемных механизмов.
Здесь двигатель должен обеспечивать требуемый момент даже при снижении скорости. Поэтому к преобразователю предъявляются более высокие требования по перегрузочной способности.
Высокий пусковой момент
Для некоторых механизмов особенно важен момент при запуске. Если нагрузка требует значительного усилия для начала движения, необходимо выбирать преобразователь и режим управления с учетом этого требования.
Таким образом, модель, подходящая для вентилятора, не обязательно будет оптимальной для конвейера той же мощности.
Напряжение и количество фаз
При выборе необходимо сравнить:
- напряжение сети;
- входное напряжение преобразователя;
- выходное напряжение преобразователя;
- напряжение, на которое рассчитан двигатель;
- количество фаз.
Наиболее распространены решения для трехфазных двигателей, однако существуют и однофазные варианты.
Особое внимание следует уделить двигателям, на шильдике которых указано два значения напряжения, например 230/400 В. В таком случае схема подключения обмоток должна соответствовать напряжению, которое формирует преобразователь.
Частота и скорость вращения двигателя
Скорость асинхронного двигателя связана с частотой питающего напряжения. Упрощенно можно считать: чем выше частота, тем выше скорость вращения.
При стандартной частоте 50 Гц двигатель работает в своем номинальном режиме. Частотный преобразователь позволяет изменять частоту, например снижать ее для уменьшения оборотов вентилятора.
При этом нельзя просто бесконечно повышать частоту. Максимальная частота должна соответствовать допустимым характеристикам двигателя и механизма.
При работе на слишком высокой скорости могут увеличиваться:
- механическая нагрузка;
- нагрев;
- уровень шума;
- вибрация;
- нагрузка на подшипники.
Поэтому диапазон регулирования всегда должен определяться с учетом требований производителя двигателя и оборудования.
Что происходит с мощностью и моментом при снижении частоты
При регулировании скорости важно понимать, что двигатель должен сохранять необходимый момент.
В определенном диапазоне частот преобразователь изменяет напряжение вместе с частотой, поддерживая необходимые условия работы двигателя.
При значительном снижении скорости обычный двигатель может хуже охлаждаться, поскольку встроенный вентилятор вращается медленнее. При длительной работе на низких оборотах это может привести к перегреву.
Если двигатель должен долго работать на очень низкой скорости, может потребоваться дополнительное охлаждение или специальный двигатель, предназначенный для работы с частотным регулированием.
Скалярное или векторное управление
В современных преобразователях могут использоваться различные алгоритмы управления двигателем.
Скалярное управление
Принцип основан на изменении соотношения напряжения и частоты. Такой вариант подходит для большого количества стандартных задач.
Он часто используется для:
- вентиляторов;
- насосов;
- простых конвейеров;
- другого оборудования без высоких требований к точности регулирования.
Векторное управление
Позволяет более точно контролировать скорость и момент двигателя.
Векторное управление может быть предпочтительным, когда необходимы:
- высокий пусковой момент;
- стабильная скорость при изменении нагрузки;
- более точное регулирование;
- работа в широком диапазоне скоростей.
Поэтому для вентилятора обычно нет необходимости переплачивать за сложные функции, если они не используются. А для оборудования с высокими требованиями к управлению двигателя экономия на алгоритме управления может оказаться нецелесообразной.
Диапазон регулирования скорости
Перед покупкой необходимо определить минимальную и максимальную скорость, с которой должен работать механизм.
Например, вентилятору может потребоваться работа в диапазоне от 30 до 50 Гц, а другому механизму – значительно более широкий диапазон.
При этом нужно учитывать не только возможности преобразователя, но и допустимый диапазон работы самого двигателя.
Если оборудование должно работать на очень низких оборотах, дополнительно оценивают охлаждение двигателя, стабильность момента и возможность длительной эксплуатации в таком режиме.
Плавный пуск и остановка
Одно из преимуществ частотного преобразователя – возможность задавать время разгона и торможения двигателя.
При прямом включении двигатель может потреблять значительный пусковой ток и создавать резкую механическую нагрузку.
Преобразователь позволяет сделать запуск более плавным:
0 → заданная скорость
вместо мгновенного выхода на максимальные обороты.
Это снижает механические нагрузки на вал, муфты, ремни, редукторы и другие элементы привода.
Аналогично можно настроить плавное торможение, если это допускает конкретная система.
Нужно ли тормозное сопротивление
Для некоторых механизмов стандартного замедления двигателя недостаточно. Если требуется быстро остановить двигатель или нагрузка обладает большой инерцией, может потребоваться тормозной резистор.
Он используется для рассеивания энергии, возникающей при торможении двигателя.
Не всем системам он необходим. Для вентилятора, который плавно снижает скорость, дополнительное торможение, может быть, не нужно. А для оборудования с большой инерцией или частыми циклами разгона и торможения этот вопрос необходимо рассматривать отдельно.
Частотный преобразователь для вентилятора
В системах вентиляции частотные преобразователи используются для регулирования производительности вентиляторов.
Изменяя частоту вращения двигателя, можно изменять объем перемещаемого воздуха без постоянной работы вентилятора на максимальной скорости.
Особенно полезно это в системах, где нагрузка меняется в течение дня.
Например, преобразователь может получать сигнал от:
- датчика давления;
- датчика перепада давления;
- датчика CO₂;
- контроллера автоматизации;
- другого внешнего устройства.
На основании полученного сигнала система изменяет скорость вентилятора и поддерживает заданный параметр.
При выборе преобразователя для вентилятора необходимо обратить внимание на номинальный ток двигателя, диапазон регулирования, режим нагрузки, возможность автоматического управления и наличие необходимых входов/выходов.
Частотный преобразователь для насоса
В насосных системах преобразователь позволяет изменять производительность насоса в зависимости от текущей потребности.
Например, при снижении потребления воды нет необходимости постоянно поддерживать максимальную скорость вращения.
Преобразователь может работать совместно с датчиком давления и автоматически корректировать обороты двигателя.
Такой подход позволяет поддерживать стабильное давление и избежать постоянной работы насоса на максимальной мощности.
Функции, которые могут понадобиться
При выборе оборудования стоит заранее определить, какие дополнительные функции будут использоваться.
Полезными могут быть:
- встроенные защиты двигателя;
- защита от перегрузки;
- защита от перегрева;
- контроль потери фазы;
- автоматический перезапуск;
- ПИД-регулирование;
- встроенный регулятор;
- программируемые входы и выходы;
- аналоговые входы;
- интерфейсы связи;
- подключение внешних датчиков;
- несколько заданных скоростей;
- аварийная сигнализация.
Для простой системы достаточно базовой модели. Если преобразователь является частью автоматизированной вентиляционной или насосной установки, потребность в дополнительных функциях возрастает.
ПИД-регулирование
ПИД-регулятор позволяет автоматически изменять скорость двигателя в зависимости от текущего значения контролируемого параметра.
Например, в вентиляционной системе задано определенное давление. Датчик передает фактическое значение в систему управления. Если давление снижается, преобразователь увеличивает обороты вентилятора. Если давление становится выше заданного уровня, скорость уменьшается.
Такой принцип позволяет системе самостоятельно поддерживать необходимый режим без постоянного ручного управления.
Охлаждение частотного преобразователя
При работе преобразователь выделяет тепло. Поэтому необходимо обеспечить условия для его нормального охлаждения.
Особенно важно учитывать этот фактор при монтаже оборудования в шкафу автоматики.
Нужно проверить:
- допустимую температуру окружающей среды;
- требования к расстояниям между устройствами;
- направление движения воздуха;
- необходимость вентилятора;
- возможность установки дополнительного охлаждения.
Если преобразователь установлен в плохо вентилируемом шкафу и работает с высокой нагрузкой, перегрев может привести к срабатыванию защиты и остановке оборудования.
Степень защиты корпуса
Для сухого технического помещения требования к корпусу будут отличаться от условий на производстве.
Если преобразователь устанавливается в месте с повышенной влажностью, пылью или загрязнением, необходимо выбирать подходящую степень защиты либо устанавливать устройство внутри защищенного шкафа.
При этом важно учитывать не только сам преобразователь, но и все элементы системы: кабели, разъемы, шкаф и дополнительное оборудование.
Электромагнитные помехи и EMC
Частотный преобразователь работает с импульсными сигналами и может создавать электромагнитные помехи.
Если рядом расположены чувствительные устройства автоматизации, датчики или средства связи, необходимо учитывать требования по электромагнитной совместимости.
В зависимости от конкретной системы могут потребоваться:
- экранированные кабели;
- правильное заземление;
- EMC-фильтр;
- соблюдение рекомендаций производителя по прокладке силовых и сигнальных кабелей.
Особенно важно не прокладывать силовые кабели двигателя вплотную с чувствительными сигнальными линиями без учета требований электромагнитной совместимости.
Как выбрать частотный преобразователь: пошаговый алгоритм
Чтобы не ошибиться при покупке, можно использовать следующую последовательность.
Шаг 1. Изучить паспорт двигателя
Зафиксировать мощность, ток, напряжение, частоту, количество фаз и скорость вращения.
Шаг 2. Определить тип нагрузки
Понять, что приводит в движение двигатель: вентилятор, насос, конвейер, станок или другой механизм.
Шаг 3. Определить требуемый диапазон скорости
Установить минимальную и максимальную частоту, необходимые для оборудования.
Шаг 4. Сравнить токи
Проверить, что номинальный выходной ток преобразователя соответствует току двигателя.
Шаг 5. Оценить перегрузочную способность
Особенно важно для механизмов с тяжелым запуском и резким изменением нагрузки.
Шаг 6. Определить способ управления
Для простых задач может быть достаточно скалярного управления. Для сложных приводов может потребоваться векторный режим.
Шаг 7. Проверить дополнительные функции
Определить необходимость ПИД-регулирования, внешних датчиков, интерфейсов связи, торможения и других функций.
Шаг 8. Учесть условия эксплуатации
Проверить температуру, влажность, запыленность, вентиляцию и требования к степени защиты.
Шаг 9. Проверить монтаж и охлаждение
Особенно если преобразователь будет установлен внутри шкафа автоматики.
Пример подбора
Предположим, необходимо подобрать преобразователь для трехфазного вентилятора.
Параметры двигателя:
- мощность – 5,5 кВт;
- напряжение – 400 В;
- частота – 50 Гц;
- номинальный ток – 11 А;
- нагрузка – вентилятор;
- требуется регулирование скорости.
В этом случае недостаточно просто найти преобразователь с маркировкой 5,5 кВт.
Необходимо проверить, что его выходной ток подходит для двигателя, модель предназначена для работы с трехфазным двигателем соответствующего напряжения, а характеристики рассчитаны на нагрузку вентилятора.
Если требуется автоматическое поддержание давления, дополнительно понадобится возможность работы с соответствующим датчиком и функция ПИД-регулирования либо внешний контроллер, выполняющий эту задачу.
Какие ошибки чаще всего допускают при выборе
Выбор только по мощности
Преобразователь подбирают по принципу «двигатель 5,5 кВт – значит, нужен преобразователь 5,5 кВт». Это слишком упрощенный подход.
Игнорирование типа нагрузки
Параметры, достаточные для вентилятора, могут оказаться неподходящими для механизма с высоким пусковым моментом.
Неправильное напряжение
Перед покупкой необходимо проверить совместимость напряжения двигателя, сети и преобразователя.
Отсутствие учета условий эксплуатации
Перегрев, пыль и высокая влажность могут значительно повлиять на надежность оборудования.
Избыточный запас
Слишком мощная модель не всегда является лучшим решением. Она может стоить дороже и иметь функции, которые фактически не используются.
Недостаточный запас по перегрузке
Обратная ситуация также нежелательна. Если двигатель работает с тяжелой нагрузкой, преобразователь должен иметь достаточную перегрузочную способность.
На что обратить внимание перед покупкой
Перед приобретением частотного преобразователя полезно подготовить технические данные двигателя и ответить на несколько вопросов:
- Какая мощность двигателя?
- Какой его номинальный ток?
- Какое напряжение требуется?
- Сколько фаз?
- Какой механизм приводит двигатель в движение?
- Какой диапазон скоростей необходим?
- Нужен ли высокий пусковой момент?
- Требуется ли автоматическое поддержание давления, температуры или другого параметра?
- Нужна ли связь с контроллером?
- Где будет установлен преобразователь?
- Как будет организовано охлаждение?
- Нужны ли торможение или быстрое изменение скорости?
Чем точнее определены эти параметры, тем проще подобрать оборудование, которое будет стабильно работать в конкретной системе.
Заключение
Выбор частотного преобразователя для электродвигателя должен основываться не только на мощности. В первую очередь необходимо сопоставить номинальный ток, напряжение, количество фаз, характер нагрузки и требуемый режим работы.
Для вентилятора и насоса основное внимание уделяют регулированию скорости, энергоэффективности и возможности автоматического поддержания заданных параметров. Для конвейеров, станков и других механизмов могут иметь большее значение пусковой момент, перегрузочная способность и точность регулирования.
Дополнительно необходимо учитывать условия эксплуатации, охлаждение, электромагнитную совместимость и функции автоматизации.
Если подбор выполняется для конкретного оборудования, оптимально использовать данные с шильдика двигателя и технические требования механизма. Это позволяет определить не просто подходящую по мощности модель, а частотный преобразователь, который будет соответствовать реальным условиям эксплуатации и задачам системы.
